Thang máng cáp và phụ kiện

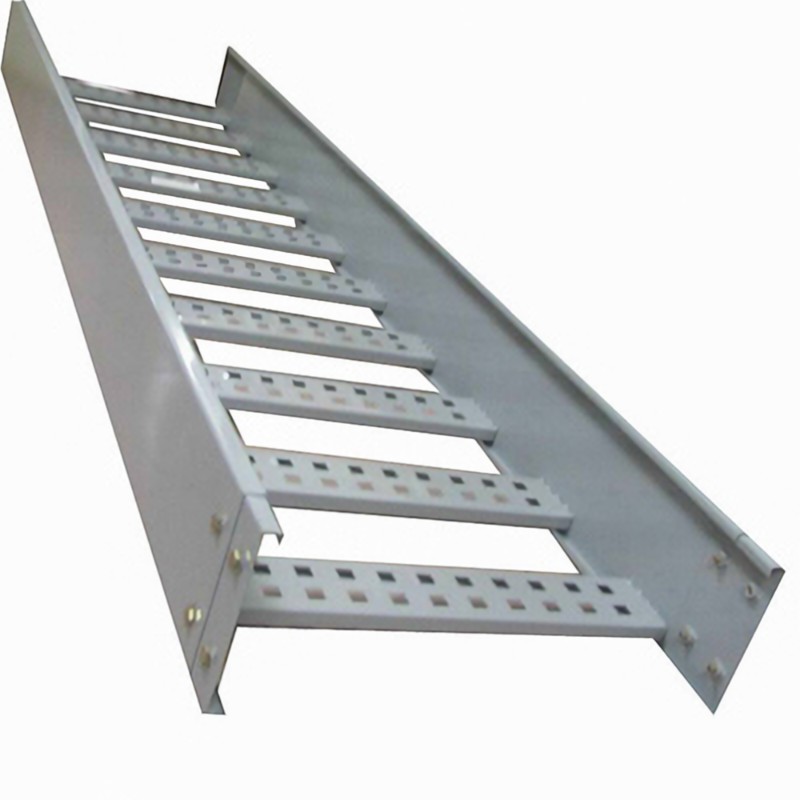

• Thang cáp: Thang cáp hay còn gọi là thang điện: Là thang dẫn dùng cho việc lắp đặt đường dây và cáp điện trong các nhà máy trường học, chung cư, cao ốc…… cấu tạo trong thang cáp đơn giản và chắc chắn nên dễ dàng di chuyển trong công trình. Công cụ để thi công chỉ cần tua vít và chìa vặn đai ốc. các phụ kiện đa dạng dễ dàng tháo lắp và thao tác chỉ cần dùng tay nên rút ngắn thời gian thi công. Phần lớn được sử dụng cho những loại dây dẫn được bảo vệ XLPE như cáp điện động lực, nơi có môi trường tốt như phòng máy, tầng hầm.
• Máng cáp hay còn gọi là máng điện: Là những đường máng làm bằng tôn mạ kẽm nhúng nóng hoặc sơn tĩnh điện có độ chịu lực cao dùng cho việc đưa dẫn các đường dây cáp điện, cáp mạng. được sử dụng với những loại dây điện, cáp có khả năng tự bảo vệ thấp như những loại cáp tín hiệu, cáp điện.

Thông số kĩ thuật

• Vật liệu được sử dụng làm thang máng cáp chủ yếu: Nhôm, tôn mạ kẽm, tôn đen sơn tĩnh điện, tôn mạ kẽm nhúng nóng, inox 201, 304, 316…
• Chiều dài tiêu chuẩn: 3.0m, 2.5m/cây
• Thang cáp, máng cáp Rộng x Cao ( W x H): 500×100, 400×100, 300×100, 200×100, 150×100, 100×50,… (Sản xuất theo yêu cầu khách hàng).
• Độ dày: 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm… (Sản xuất theo yêu cầu khách hàng).
• Màu sắc: Ghi, trắng, xám, cam, xanh đen (theo yêu cầu khách hàng)
• Độ dày lớp sơn tĩnh điện dày tối thiểu 50µm theo AMMA 2603 -15
• Độ dày lớp mạ kẽm nhúng nóng dày tối thiểu 45 µm theo TCVN 5408 : 2007
• Có nắp và không nắp.

Phân loại

• Thang, máng cáp sơn tĩnh điện: Được làm bằng tôn và sơn tĩnh điện, thường lắp đặt cho hệ thống công trình ở trong nhà
• Thang, máng cáp mạ kẽm nhúng nóng: Thường lắp đặt cho các công trình ở ngoài trời hoặc những nơi có môi trường mà kim loại dễ bị tác động ăn mòn, gỉ sét(trừ những nơi gần biển) để đảm bảo kết cấu vững vàng và độ bền với thời gian
• Thang, máng cáp sử dụng vật liệu khác: Một số vật liệu thường được sử dụng phổ biến như Tôn ZAM, tôn mạ kẽm, Inox, Vật liệu tùy thuộc vào yêu cầu của khách hàng

            Ứng dụng

• Hệ thống thang máng cáp là một trong những giải pháp tối tân cho hệ thống đường dây và cáp điện các công trình trong hệ thống dây, hệ thống cáp điện trong các xưởng sản xuất, tòa nhà, chung cư…thay thế và khắc phục toàn bộ những hạn chế của đường ống dây dẫn truyền thống, dễ dàng tháo lắp thay đổi thêm bớt hệ thống đường dây chống cháy nổ hệ thống.

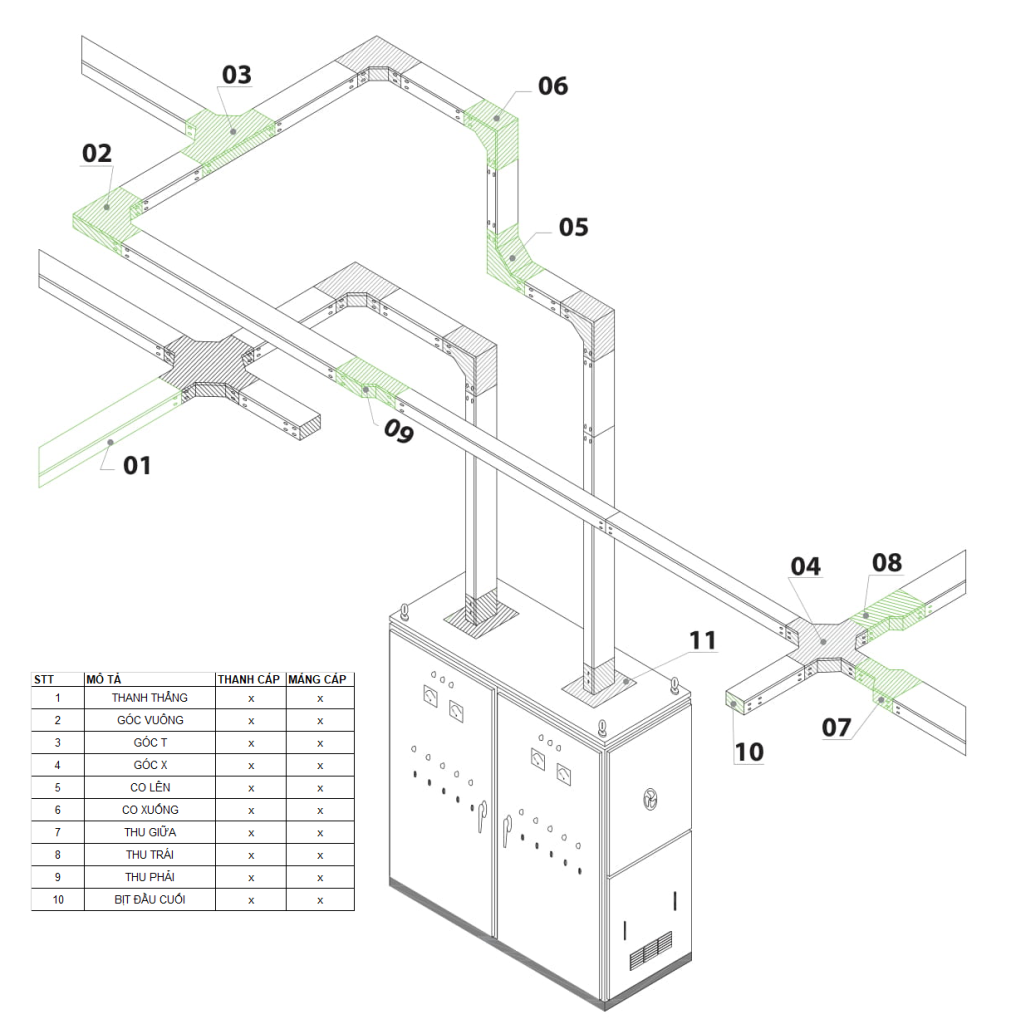

Tổng thể hệ thang máng cáp trong hệ thống điện
