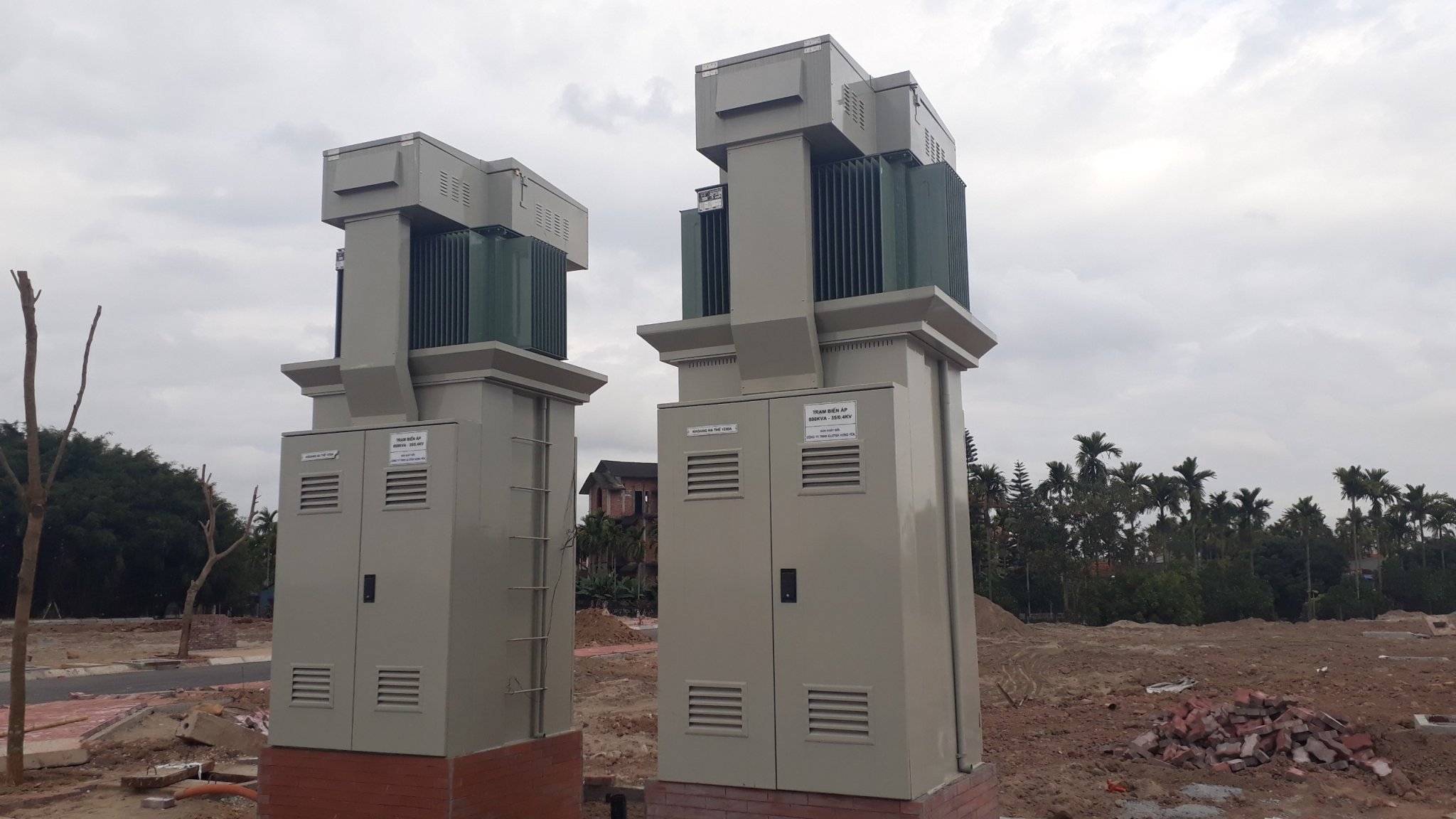

Trạm trụ cột ( Trạm biến áp một cột)
Các trạm trụ hay còn gọi là trạm biến áp một cột là loại trạm trong đó máy biến áp được đặt trên trụ thép đơn hoặc trụ bằng cột bê tông ly tâm. Các bộ phận khác được làm bằng tôn mạ kẽm, dày đến 2-3 mm và được sơn tĩnh điện
- Trạm biến áp một cột đang được sử dụng trong một số lĩnh vực khác nhau như:
- Khu công nghiệp.
- Khu đô thị.
- Lưới điện trong thành phố.
- Trạm biến áp một cột được sử dụng trong lưới truyền tải và phân phối từ 6kV đến 35kV, công suất máy biến áp đến 630KVA.

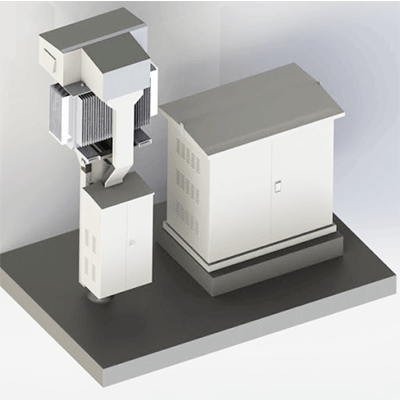

- Trạm biến áp cột thường gồm 3 phần chính:
- Phần Máy biến áp để phía trên cùng
- Phần Hạ thế 0.4KV phía dưới
- Đế được chế tạo bằng tôn0mmđảm bảo tính cứng vững và ổn định khi di chuyển. Tất cả các cửa thông gió đều được thiết kế có lưới chống côn trùng xâm nhập.
- Cửa được chế tạo 2 lớp từ tôn dầy 2mm với hệ thống bản lề chắc chắn đẳm bảo độ cứng vững và an toàn khi vận hành.
| STT | Danh Mục | Thông số kỹ thuật cơ bản | ||
| 1 | Tiêu chuẩn | IEC 60694-1, TCVN6026 | ||
| 2 | Form tủ | Form 1, 2a, 2b, 3a, 3b, 4a, 4b | ||
| 3 | Cấp bảo vệ (IP) | IP 33 | ||
| 4 | Độ tăng nhiệt tối đa | 50 C | ||
| 5 | Vật liệu | Tôn tấm đ | ||
| 6 | Bề mặt | Sơn tĩnh điện RAL 7032, và các màu khác theo yêu cầu khách hàng, Mạ kẽm nhúng nóng.. | ||
|
7 |
Kết cấu |
– Cánh tủ: 01 lớp cánh và 02 lớp cánh theo yêu cầu kỹ thuật của khách hàng.
– Vỏ tủ: Làm từ thép tấm, sơn tĩnh điện, mạ kẽm dày 2.0mm – 3.0mm |
||
|
8 |
Kích thước |
H – Cao (mm) | 2000 – 3000 | |
| W – Rộng (mm) | 600 – 1100 | |||
| D – Sâu (mm) | 600 – 800 | |||
