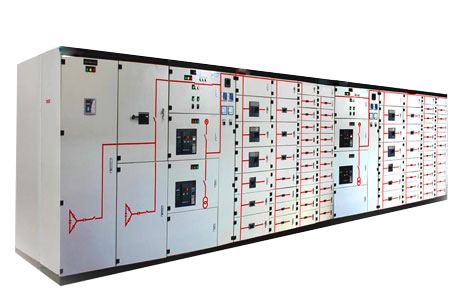

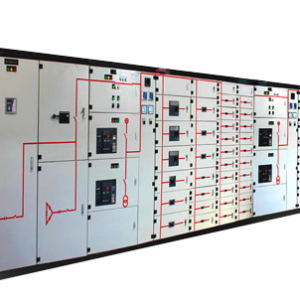

Tủ điện tổng (MSB/MDB)
- Được sử dụng trong các mạng điện hạ thế và là thành phần quan trọng nhất trong mạng phân phối điện.
- Tủ điện MSB/MDB được lắp đặt tại phòng kỹ thuật điện tổng của các công trình công nghiệp như nhà máy, xưởng công nghiệp, trung tâm thương mại, cao ốc văn phòng, chung cư, bệnh viện, trường học, cảng, sân bay….
- Tủ điện MSB/MDB do VTE sản xuất được thiết kế module hoá, mỗi ngăn theo một chức năng riêng biệt như : ngăn chưa ACB hoặc MCCB tổng, ngăn chứa MCCB tải, ngăn chứa thanh đồng, ngăn đo đếm chống tổn thất….
- Tủ MSB của ứng được các thông số và yêu cầu về cơ và điện.Các thiết bị đóng cắt, thanh cái, hệ thống giá đỡ được bố trí một các hợp lý và thuận lợi cho việc vận chuyển, đấu nối, vận hànhvà phát triển mở rộng.
| STT | Danh Mục | Thông số kỹ thuật cơ bản | ||
| 1 | Tiêu chuẩn | IEC 60439-1, IEC 60529 | ||
| 2 | Điện áp định mức | 220-230 / 380-415 VAC | ||
| 3 | Dòng cắt | 6kA – 100kA | ||
| 4 | Tần số | 50Hz / 60Hz | ||
| 5 | Dòng điện tối đa | 6300A | ||
| 6 | Form tủ | Form 1, 2a, 2b, 3d, 3b, 4a, 4b | ||
| 7 | Cấp bảo vệ (IP) | IP 43 – IP 55 | ||
| 8 | Độ tăng nhiệt tối đa | 50 C | ||
| 9 | Vật liệu | Tôn tấm | ||
| 10 | Bề mặt | Sơn tĩnh điện RAL 7032, RAL 7035 và các màu khác theo yêu cầu khách hàng | ||
|
11 |
Kết cấu |
– Cánh tủ: 01 lớp cánh và 02 lớp cánh theo yêu cầu kỹ thuật của khách hàng.
– Vỏ tủ: Làm từ thép tấm, sơn tĩnh điện, dày 2mm – 3.2mm – Phụ kiện: Mang tính ưu việt cao, đảm bảo tính kỹ thuật, mỹ thuật và tiện ích trong lắp đặt |
||
|
12 |
Kích thước |
H – Cao (mm) | 1200 – 2200 | |
| W – Rộng (mm) | 600 – 1200 | |||
| D – Sâu (mm) | 400 – 1250 | |||
